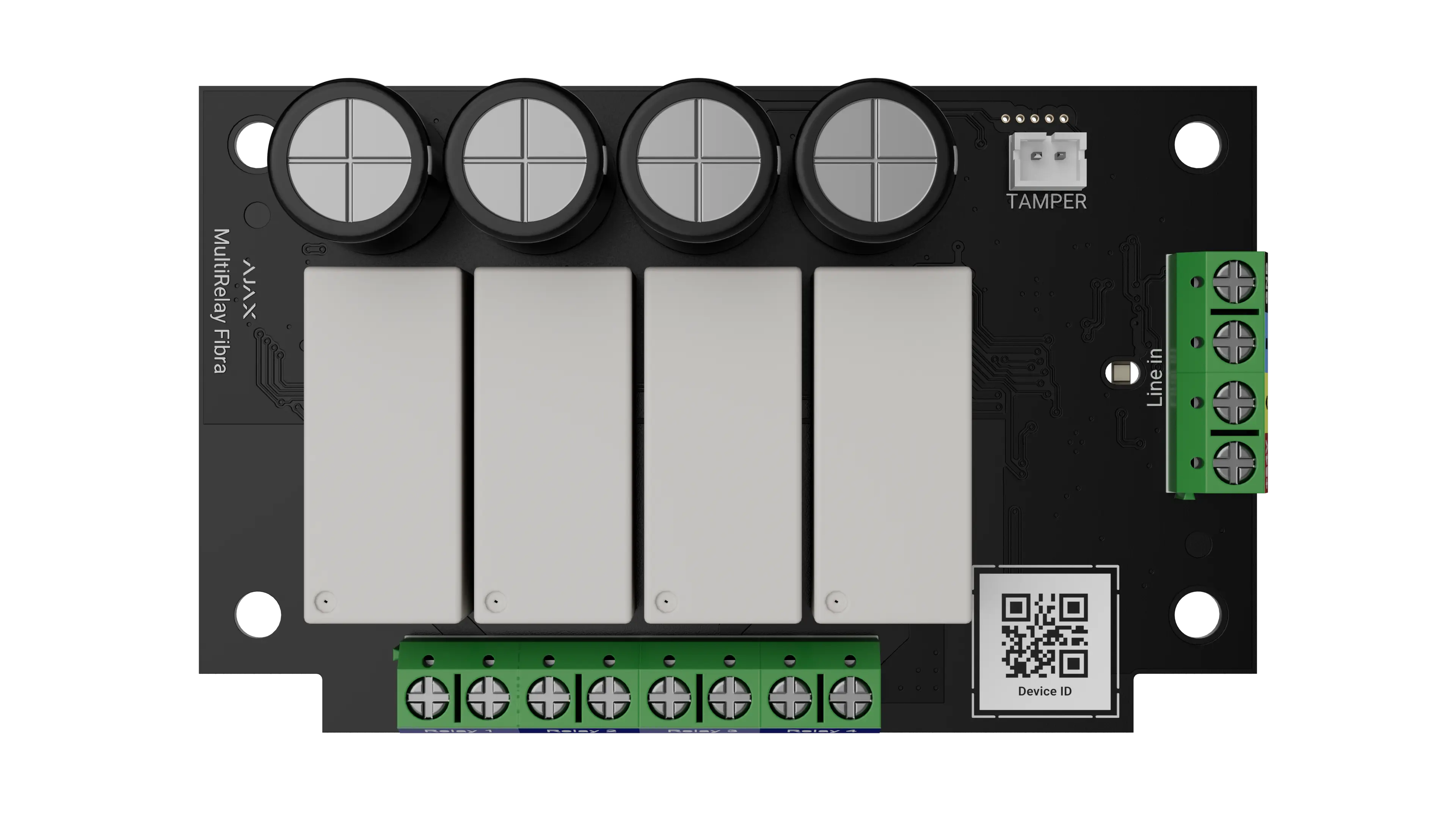

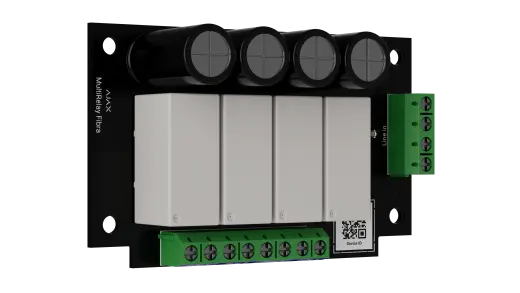

AJAX MULTIRELAY FIBRA

Výstupový modul, štyri výstupné relé s izolovanými bezpotenciálovými kontaktmi.

AJAX MultiRelay Fibra je modul pre diaľkové ovládanie napájania elektrických spotrebičov. Zariadenie má štyri výstupné relé s izolovanými bezpotenciálovými kontaktmi. Modul je kompatibilný iba s hubami Ajax podporujúcimi protokol Fibra.

Popis:

AJAX MultiRelay Fibra – Modul linky Fibra so 4 bezpotenciálnymi relé výstupmi
MultiRelay Fibra je modul pre diaľkové ovládanie napájania elektrických spotrebičov. Zariadenie má štyri výstupné relé s izolovanými bezpotenciálovými kontaktmi. Relé môžu napríklad ovládať prívod napájania elektrických spotrebičov a ďalších pripojených zariadení. Ak chcete zmeniť stavy jednotlivých relé, použite aplikácie Ajax, vytvorte automatizačné scenáre alebo stlačte tlačidlo Button.

Modul je kompatibilný iba s hubami Ajax podporujúcimi protokol Fibra.

Ajax MultiRelay Fibra je zariadenie drôtového produktového radu Fibra. Iba akreditovaní partneri Ajax Systems môžu predávať, inštalovať a spravovať produkty Fibra.

Hlavné funkcie:

• Bezpotenciálové relé
• 4 nezávislé výstupy
• Nízka spotreba energie – max. 185 mW
• Podpora automatizačných scenárov

Prevádzkové režimy:

• Bistabilné – relé po každej aktivácii zmení stav kontaktu a zapne alebo vypne pripojený spotrebič, v aktuálnom stave zotrváva do ďalšej aktivácie
• Pulzné – relé zmení stav kontaktu na nastaviteľnú dobu (od 10 s do 2 h) a následne sa prepne do pôvodného stavu

Stavy výstupných kontaktov:

• V pokoji zopnuté (NC) – relé sa po aktivácii rozopne, po deaktivácii zopne
• V pokoji rozopnuté (NO) – relé sa po aktivácii zopne, po deaktivácii rozopne

Ďalšie funkcie:

• Ochrana proti prehriatiu – všetky štyri relé MultiRelay sa automaticky deaktivujú v okamihu, keď aspoň jedno z nich prekročí teplotu +85 C.
• Stabilný stav kontaktov – aktuálny stav kontaktov relé zostáva po výpadku napájania rovnaký

Komunikačná technológia Fibra

Fibra je protokol pre drôtový prenos dát poskytujúci rýchlu a bezpečnú obojsmernú komunikáciu medzi hubom a zariadeniami. Protokol zaisťuje okamžitý prenos poplachových správ so všetkými užitočnými informáciami – používatelia systému a poplachové prijímacie centrum vždy presne vedia, ktoré zariadenie bolo aktivované a kedy a kde sa to stalo.

Protokol Fibra využíva šifrovanie a autentizáciu zariadenia, aby sa zabránilo ich falšovaniu. Podporuje funkciu pravidelného dopytovania pre sledovanie stavu zariadenia v reálnom čase. Kábel U/UTP cat.5 poskytuje rozsah káblového pripojenia až 2 000 m medzi hubom a modulom.

• Informatívne notifikácie
• Šifrovaná komunikácia a ochrana proti falšovaniu
• Nízka spotreba energie – do 0.185 mW
• Nastaviteľný interval dopytovania stavu zariadenia od 12 do 300 sekúnd

Jednoduchá montáž s použitím krytu Case
MultiRelay je primárne určený na inštaláciu do špeciálneho krytu Ajax Case. Kryt umožňuje optimálne usporiadanie káblov na pripojenie linky Fibra a disponuje špeciálnymi držiakmi pre modul a sabotážnym kontaktom tamper.

• Spárovanie so systémom pomocou QR kódu
• Podpora vzdialenej konfigurácie a testovania
• Jednoduchá údržba
• Kompatibilný s krytom Ajax Case

Technická špecifikácia

• Klasifikácia: Modul drôtovej linky Fibra so 4 relé výstupmi
• Typ zariadenia: Drôtové
• Inštalácia: Vnútorné
• Kompatibilita: Hub Hybrid (2G), Hub Hybrid (4G)
• Zhoda so štandardmi: Stupeň zabezpečenia 3, trieda prostredia II podľa EN 50131, EN 50130-5, EN 50130-4, EN 55032, EN 55035, EN 60669-1:2018 CE
• Pripojenie k linke Fibra: Počet vstupných liniek – 1
• Počet výstupných relé: 4
• Režimy relé: Pulzné/bistabilné
• Maximálne zaťaženie relé: 5 A / 30 V DC, 10 A / 230 V AC
• Dĺžka zopnutia relé v pulznom režime: 10 sekúnd až 2 hodiny
• Teplotná ochrana: +85 °C (automatické odpojenie relé)
• Napájanie: 8.5-30 V DC (z linky Fibra)
• Spotreba: max. 0.185 W
• Výstupné napätie¨: – 24 V DC
• Drôtová technológia Fibra: Dosah komunikácie – až do 2 000 m (kábel UTP Cat.e, 4x2x0.51mm) . Obojsmerná komunikácia medzi zariadeniami. Blokové šifrovanie založené na algoritme AES Interval dopytovania hubom — 12-300 s. Okamžité doručenie notifikácie. Vzdialené nastavenie a testovanie.
• Odporúčaný typ kábla: Signálny, medený, 4x0,22mm2
• Rozsah prevádzkovej teploty: od -10 °C do +40 °C
• Prevádzková vlhkosť: Až do 75 %
• Ochrana proti sabotáži: Ochrana proti skratu. Prevencia falšovania (autentizácia zariadenia). Detekcia straty komunikácie s hubom (nastaviteľne od 36 sekúnd). Tamper na detekciu otvorenia krytu (pri použití Ajax Case).
• Rozmery: 90 x 55 x 30 mm
