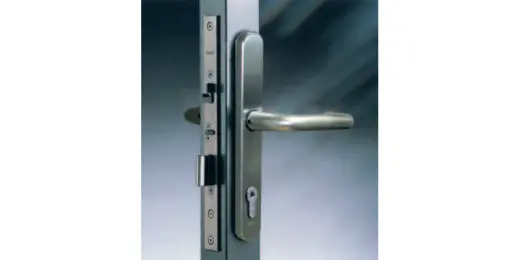

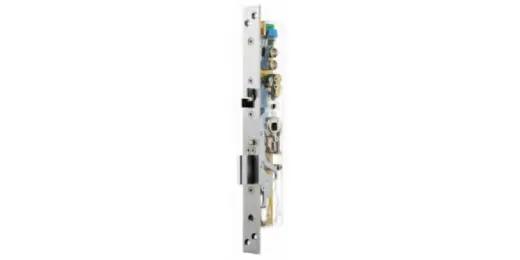

ABLOY EL460/30/24

Elektromechanický zámek, rozteč 92 , backset 30

Pro zobrazení informací je nutné být přihlášený

Popis Technické specifikace Média Příslušenství Související zboží

Pro vnitřní i plášťové dveře
Lze použít do požárně odolných únikových
dveří - režim "fail safe" - zámek je bez napájení
oboustranně prostupný = reverzní režim
Zámek je vhodný pro použití na dveří do kanceláří, jednacích místností, skladech,technických místnostech, vstupech do budov, požárně odolných dveřích apod.

Certifikace
Trezor test - Bezpečnostní třída 4

ČSN EN 1627 - Odolnost proti násilnému vniknutí
ČSN EN 179 - Pro únikové východy
ČSN EN 1125 - Pro panikové únikové východy
ČSN EN 1634-1 - Pro požárně odolné dveře

Zámek je vždy osazen kováním typu klika/klika.

Klika zámků může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem.
Dělený čtyřhran kliky - možnost volitelné funkce vnitřní a vnější kliky viz. ovládání prostupu.

Univerzální možnosti nastavení zámku - ovládání prostupu:

“0“ – fail secure
Klika ve směru úniku je funkční trvale (paniková klika), vnější klika je funkční po přivedení napájení z ovládacího zařízení, např. čtečky.

“1“- fail safe – funkce EPS
Klika ve směru úniku je funkční trvale (paniková klika), vnější klika je funkční po odpojení napájení z ovládacího zařízení, např. čtečky

Technické údaje

Napájení: 12–24 V DC STAB +/- 10 %

Proudový odběr: 12V DC 240 mA v klidu (Max. 550 mA)
24V DC 130 mA v klidu (Max. 300 mA)
Monitorovací kontakty: Max. 0.5 A 30V AC/DC resist, 10 W
Rozsah pracovních teplot: -25°C až +70°C
Výsuv závora: 20 mm

Oboustranná střelka: 10 mm

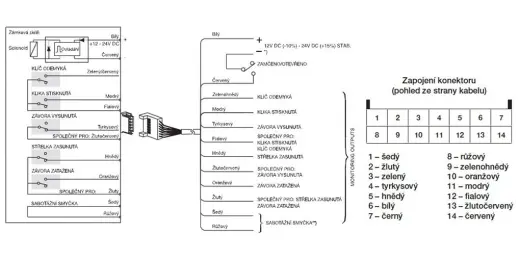

Signalizace: dveře otevřené/zavřené, klíč odemyká/volný, klika stisknutá/volná, závora zatažená, závora vysunutá
Vyráběné backsety: standardně 35 mm,na objednávku 30, 40 a 45 mm
Šířka čelního štítu: 24 mm (na objednávku 28 mm) , nerez
Čtyřhran: dělený 9 mm čtyřhran, s redukcí lze použít i 8 mm
Cylindrická vložka: DIN - europrofil
Dveřní vůle: 2–5,5 mm
Obsah balení: zámek, návod, upevňovací šrouby, redukce 9 na 8 mm, červíky
Rozteč zámku: 92 mm

Více informací na katalog.fab.cz:8686/Produkty/ELEKTRO/01_SAMOZAMYKACI_ZAMKY_ABLOY/EL460/

Základní parametry

Napájení	Napájení 12 - 24 V DC +/- 15 % 12 - 18 V AC -10 %/+15 %
Odběr nominální	Odběr nominální Nominal 0,24 A (12 V), 0,11 A (24 V)
Odběr maximální	Odběr maximální Max. 0,55 A (12 V), 0,27 A (24 V)
Nastavitelná doba otevření	Nastavitelná doba otevření 2 - 15 sekund
Rozsah pracovních teplot	Rozsah pracovních teplot -20°C až +60°C
Signalizace	Signalizace a) závora zatažená b) závora vysunutá c) klíč odemyká/volný d) klika stisknutá/volná e) dveře otevřené/zavřené
Výsuv závory	Výsuv závory 20 mm
Backset	Backset standardně 55mm na objednávku 60, 65, 80 a 100mm
Šířka štítu	Šířka štítu standardně 20mm na objednávku 24 mm
Čtyřhran	Čtyřhran 9 mm, s redukcí lze použít i 8 mm
Povrchová úprava	Povrchová úprava štít zámku z nerez oceli
Cylindrická vložka	Cylindrická vložka DIN - europrofil
Bezpečnostní kování	Bezpečnostní kování Klika - madlo DIN - rozteč 72 mm
Balení obsahuje	Balení obsahuje zámek, návod, upevňovací šrouby, imbusové klíče
