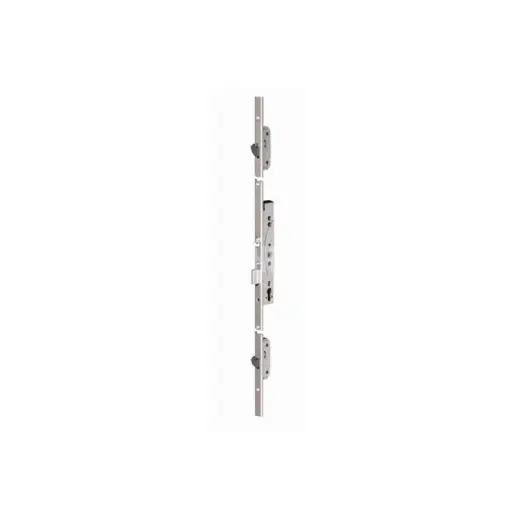

ABLOY EL466/35/24/2000

Použití

• Pro vnitřní i venkovní rámové dveře s úzkým profilem rámu.
• Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem, apod.
• Dělený čtyřhran kliky - možnost volitelné funkce vnitřní a vnější kliky.
• Určen pro vstupní, únikové, požární i průchodové dveře - volitelná funkce zámku, viz. "Možnosti nastavení zámku".
• Lze použít do požárně odolných dveří - režim "fail-safe" - zámek je bez napájení oboustranně prostupný.

Výhody

• Pravolevý - obousměrná střelka.
• Samozamykací - při každém zavření dveří se automaticky vysune závora zámku a háky.
• Jištěné zamykání zámku - v zamčeném stavu jsou vysunuty háky, závora a zároveň je blokována střelka zámku - zámek je zajištěn ve čtyřech bodech.
• Jednotné napájení 12 - 24 V DC.
• Nízký klidový proudový odběr - 130 mA při 12 V DC, 65 mA při 24 V DC.
• Možnost monitorování činnosti zámku - viz. "Signalizace" v části "Technické specifikace".

Certifikace

• ČSN EN 179 - Pro únikové východy
• ČSN EN 1125 - Pro panikové únikové východy
• ČSN EN 1634-1 - Pro požárně odolné dveře
• ČSN EN 12209:2004 Stavební kování
• Zámky a závory. Mechanicky ovládané zámky, závory a protiplechy

Funkce zámku

• Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní střelky do zárubně dojde k automatickému vysunutí závory, háků a následnému zablokování střelky.
• Stisknutím aktivované nebo panikové kliky jsou závory a háky zataženy do těla zámku a následně odblokována střelka.
• Zámek je vždy možné odemknout cylindrickou vložkou z obou stran dveří nebo stiskem kliky z vnitřní strany dveří, tzv. antipanic funkce.

Možnosti nastavení zámku - ovládání prostupu

“0“ – fail secure

• Klika ve směru úniku je funkční trvale (paniková klika), vnější klika je funkční po přivedení napájení z ovládacího zařízení, např. čtečky.

“1“- fail safe – funkce EPS

• Klika ve směru úniku je funkční trvale (paniková klika), vnější klika je funkční po odpojení napájení z ovládacího zařízení, např. čtečky.

“2“- fail secure

• Obě kliky jsou funkční po přivedení napájení z ovládacího zařízení, např. čtečky.

“3“- fail safe – funkce EPS

• Obě kliky jsou funkční po odpojení napájení z ovládacího zařízení, např. čtečky.

Nastavení zámku je možné provést před montáží do dveří. Nastavovací prvky jsou přístupné z venkovní strany zámku s použitím imbusového klíče, který je součástí balení každého zámku.
Nastavení "1" a "3" se používá na požárních dveřích, které jsou napojeny na EPS. V případě signálu z EPS je možno dveřmi procházet, při dovření dveří jsou dveře uzamčeny.

Poznámka:

• K zámku doporučujeme použít bezpečnostní kování IKON SX43 (klika-klika). V souvislosti s normou ČSN EN 1125 doporučujeme použít příčné panikové kování effeff 8000, které je zvláště vhodné pro rámové dveře.
