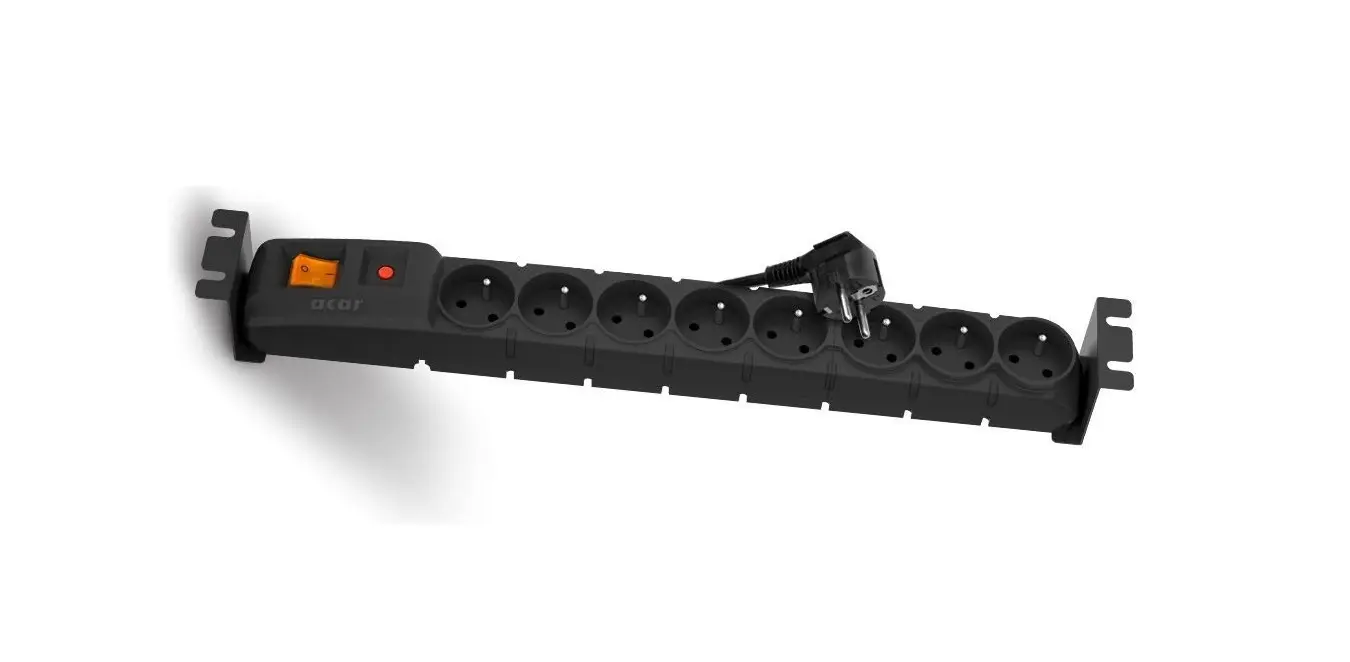

ACAR S8 FA je vybaven novým a velmi spolehlivým filtračním obvodem, který odstraňuje elektromagnetická rušení a dokonale chrání všechna zařízení, která jsou do něj připojena.
Tento model je dodáván včetně odnímatelných montážních úchytů, které umožňují instalaci této přepěťové ochrany do 19" rámu stojanových i nástěnných rozvaděčů.
Výška těchto montážních úchytů v 19" rámu je 1,5U; délka přívodního kabelu je 3m.
ACAR S8 FA je rovněž vybaven podsvíceným vypínačem, automatický jističěm a umožňuje až čtyři možné varianty složení přívodního kabelu. Moderní provedení, konstrukce z vysoce kvalitního a nehořlavého plastu (podle ČSN IEC 60884-1 a ČSN EN 61058-1), rychlé varistory spolu s nízkou cenou zaručují u této přepěťové ochrany nejlepší volbu pro všechny možné použití nejen v oblasti strukturované kabeláže.
Speciální verze napájecích panelů pro montáž do 19" rámu chrání proti přepětí.
Panely jsou osazeny filtrem pro ochranu všech komponentů instalovaných v rozvaděči.
Jednotka je dodávána s montážními deskami nebo montážní vanou, která umožňuje nainstalovat zařízení jako modul do 19" roviny.
Panely jsou nabízeny ve variantách s 5 nebo 8 zásuvkami.
Délka napájecího kabelu u obou panelů je 3 m.
Držáky, popřípadě vana pro uchycení rozvodného panelu, do 19" vertikálních lišt jsou součástí dodávky.
Osm síťových zásuvek natočených o 45° se zvýšenou účinností a uzemňovacím kolíkem.
Rychlé pojistky, které jistí jak fázový, tak i nulový přívod před přetížením a lokálními zkraty.
Zabudovaný filtr tlumí harmonické kmity radioelektrických poruch.
Varistor s časem odezvy kratším než 25 ns umožňuje absorpci přepěťových pulsů do 140 J.
Podsvětlený vypínač umožňuje odpojení napětí ode všech odběrových míst přístroje ACAR a současně opticky signalizuje přítomnost napětí v zásuvkách.
Jmenovité napětí: 230 V
Kmitočet: 50Hz
Jmenovitý proud: ∑IN = 10 A
Jistič: 1 automatický jistič se zpožděnou reakcí 10A/250V
Svodový proud: <0.5 mA
Doba zpoždění: <25ns
Maximální trvalé napětí přepěťového systému: UC 250V 50Hz
Ochranná úroveň UP přepěťového systému: ≤1,3kV(L/N)
Jmenovitý vybíjecí proud iN : 2kA (L/N) - 8/20µs
Maximální svodový proud iMAX: 6,5kA (L/N) - 8/20µs
Systém přepěťové ochrany: ochranné kolíky spojené s ochranným vodičem (systém 2P+Z)
Materiál zásuvkového pole: samozhášiví plast
Počet síťových zásuvek: 8 zásuvek s ochranným kolíkem 10A/250V
Rozměry: 445 × 54 × 55 mm
Hmotnost: 0,48 kg
