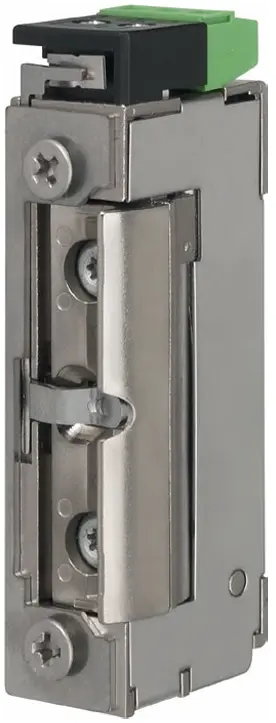

ELEKTRICKÝ OTVÍRAČ PRO POŽÁRNĚ ODOLNÉ DVEŘE TYP 118F
Použití:
Požárně odolné elektrické otvírače s minimální konstrukční velikostí.
Moderní řada elektrických otvíračů se širokým rozsahem výrobních provedení,
které pokrývájí všechny běžné požadavky výrobců a uživatelů dveří.
Při minimální konstrukční velikosti splňují požadavky na osazení požárně odolných dveří.
Požární otvírače se nevyrábějí v reverzním provedení.
Výhody:
- Malá konstrukční velikost (šíře pouze 16 mm)
- Širokorozsahová cívka
- Šroubovací / plug-in konektor
- Symetrický konstrukční tvar
- Libovolný směr DIN montáže včetně horizontální
- Možnost použití do prostředí s vysokým zatížením
- Rádiusová západka
Popis funkce:
118F a 118FRR Je v poloze ODBLOKOVÁNO jen po dobu trvání napěťového impulzu.
Mimo tuto dobu jsou dveře BLOKOVÁNY.
Verze RR – el. otvírač je navíc vybaven mikrospínačem se svorkovnicí, který plně nahradí přídavné kontakty, instalované na dveřích.
Technické údaje:
- Odolnost proti vylomení: 885 kg
- Rozsah stavitelné západky: 3 mm
- Materiál západky: ocel

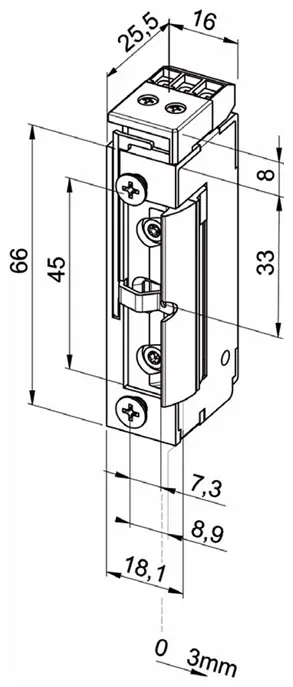

- Rozměry: 66 x 16 x 25,5 mm
- Rozměry: (RR) s mon. kontaktem 74 x 16 x 25,5 mm
- Odběr cívek: A71 - 10-24V AC/DC:
- 280 mA (12V DC)
- 250 mA (12V AC)
- 560 mA (24V DC)
- 500 mA (24V AC)
- Trvalý provoz (denní režim): A71 - 11-13V DC
- Rozsah pracovních teplot: -15°C až +40°C
- Standardní čelní lišty: 106, 021, 343, 324
- Obsah balení: el. otvírač
Odkaz na stažení souborů (výkres, obrázky, manuál, roduktový list): katalog.fab.cz:8686/Produkty/ELEKTRO/05_ELEKTRICKE_OTVIRACE/17_EFFEFF_118F/
