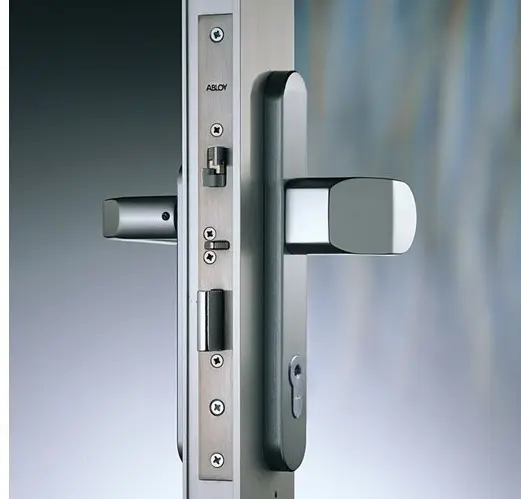

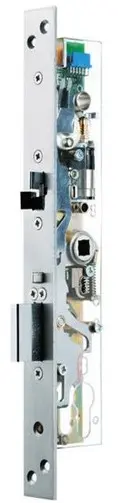

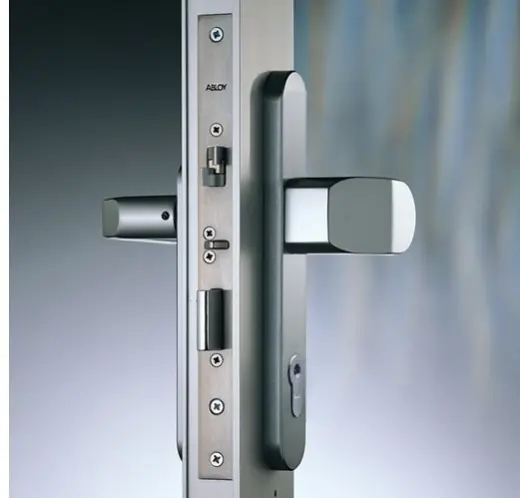

ABLOY EL420/45

Elektromotorický, samozamykací zámek s externí ústřednou EA420, rozteč 92mm. backset 45mm

Pro zobrazení informací je nutné být přihlášený

Použití

Pro vnitřní i plášťové rámové dveře - například ALU profil
Vhodný pro dveře s velkým počtem průchodů, 200 a více za den
Lze použít do bezpečnostních dveří
Lze použít do požárně odolných dveří
Vhodný pro řešení dveří s designovým madlem
Elektromotorický zámek je vhodný pro spojení s různými typy pohonů, viz. kapitola „Pohony dveří“
Určen jak pro průchozí dveře se čtečkou na obou stranách, tak pro vstupní dveře, které jsou ovládány jen z venkovní strany – z vnitřní strany má antipanic funkci, která vždy umožňuje otevřít dveře stisknutím kliky = nouzový východ nebo panikové hrazdy = únikový východ
Vhodný pro únikové dveře

Výhody

Popis funkcí zámku

Po příchodu aktivačního signálu je motoricky zatažena hlavní závora zámku
V případě výpadku napájení zůstává zámek v uzamčeném stavu (nelze použít reverzní režim)
V případě odemčení zámku je možné dveře otevřít pouhým „zatlačením“ na dveře

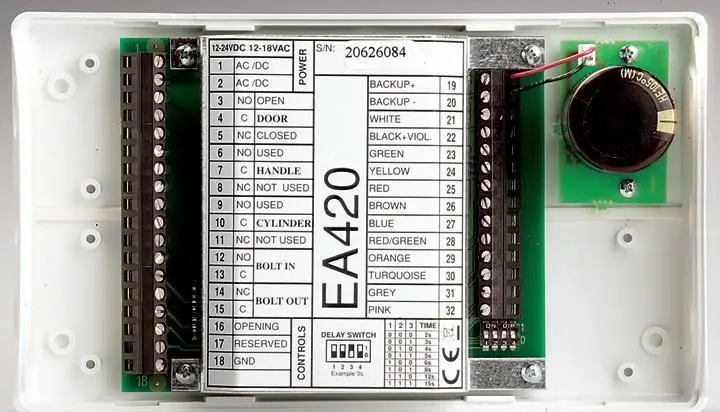

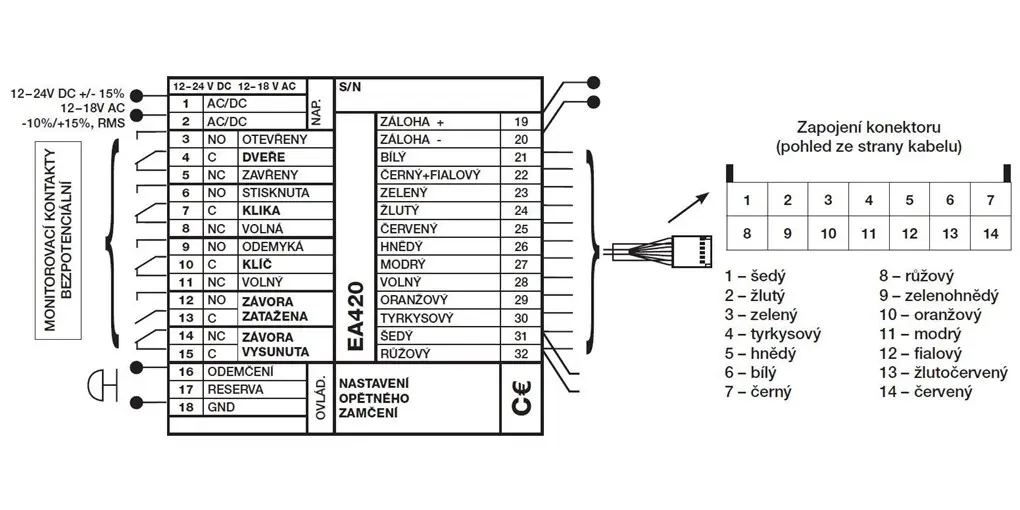

Zámek je propojen s externí ústřednou EA420 (je součástí dodávky každého elektromotorického zámku). Pomocí ústředny lze nastavit dobu odemčení zámku (2-15 s), ústředna obsahuje svorky pro připojení monitorovacích kontaktů. Ústředna také kontroluje provozní stav zámku
Zámek je elektronicky chráněn proti vysunutí závory mimo zárubeň
Zámek je možné vždy otevřít pomocí cylindrické vložky z obou stran dveří
Zámek je možné osadit kováním typu madlo/madlo pro oboustrannou kontrolu vstupu
Jednotné napájení 12–24V DC, 12–18V AC

Monitorovací funkce

Samozamykací funkce

Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vysunutí hlavní dělené střelky dojde k automatickému vysunutí závory (háků) a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve dvou (u vícebodového zámku ve čtyřech) bodech
Otevření zámku je možné pomocí cylindrické vložky z obou stran
Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout

Provozní režimy

Impulzní - Po příchodu aktivačního signálu zůstává zámek otevřen po nastavenou dobu otevření v rozmezí 2-15 sekund. Doba otevření se volí pomocí spínačů DIP. Po uplynutí této doby se zámek ve dveřích znovu uzamkne. Při otevření dveří dojde po zavření k okamžitému uzamknutí
Trvalý - Zámek zůstává odemčen po dobu trvání aktivačního signálu (tzv. denní režim). Po přerušení signálu se zámek uzamkne

Certifikace

Technické údaje

Napájení	Napájení 12 - 24 V DC +/- 15 % 12 - 18 V AC -10 %/+15 %
Odběr nominální	Odběr nominální 12V - 80 mA v klidu; 450 mA běžný pohyb, 24V - 40 mA v klidu; 220 mA běžný pohyb
Odběr maximální	Odběr maximální 12V - 1300 mA max., 24V - 600 mA max.
Nastavitelná doba otevření	Nastavitelná doba otevření 2 - 15 sekund
Rozsah pracovních teplot	Rozsah pracovních teplot -20°C až +60°C
Signalizace	Signalizace a) závora zatažená b) závora vysunutá c) klíč odemyká/volný d) klika stisknutá/volná e) dveře otevřené/zavřené

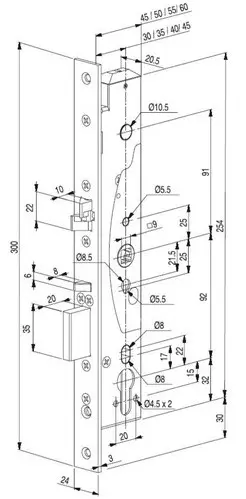

Výsuv závory	Výsuv závory 20 mm
Backset	Backset standardně 30, 35 a 45 mm na objednávku 40 mm
Šířka štítu	Šířka štítu 24 mm
Čtyřhran	Čtyřhran 9 mm, s redukcí lze použít i 8 mm
Povrchová úprava	Povrchová úprava štít zámku z nerez oceli
Cylindrická vložka	Cylindrická vložka DIN - europrofil
Bezpečnostní kování	Bezpečnostní kování Klika - madlo DIN - rozteč 92 mm
Balení obsahuje	Balení obsahuje zámek, externí ústřednu a návod, upevňovací šrouby, imbusové klíče
