TH-81

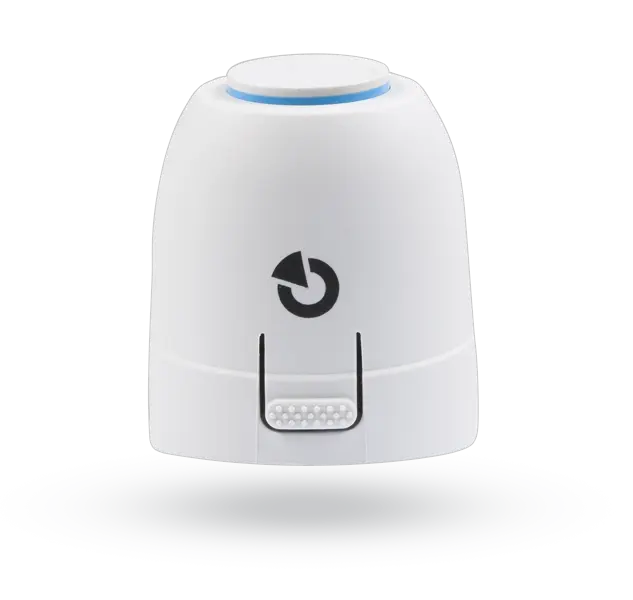

TH-81 je termoelektrická hlavice verze NO určená k zavírání a otevírání ventilů topných okruhů podlahového vytápění a radiátorových těles pomocí řídící jednotky AC-116.

H-81 je ovládána napětím 24 V s dvoubodovým připojením. Instalace a zapojení pro AC-116 Preferována je montáž hlavice vodorovně a svisle. Montáž vzhůru nohama může za některých podmínek zkrátit životnost produktu (např. znečištěná voda).

• Verze normálně otevřeno
• Napájení 24 V AC/DC, +20 % ... -10 %, 0-60 Hz
• Max. odběr proudu 250 mA během 2 min max.
• Typický odběr proudu 75 mA
• Příkon 1,8 W
• Otevírací a uzavírací časy cca 6 min.
• Zdvih hlavice 4 mm
• Regulační síla 100 N ±5 %
• Povolená teplota kapaliny 0 °C až +100 °C
• Skladovací teplota od -25 °C do +65 °C
• Okolní teplota 0 °C až +60 °C
• Stupeň krytí IP 54
• Pouzdro Polyamid
• Barva pouzdra Šedivá
• Hmotnost 100 g s 1 m přívodního kabelu
• Připojovací kabel 2 x 0,75 mm2 PVC, šedivá
• Instalační rozměr M30 x 1,5
