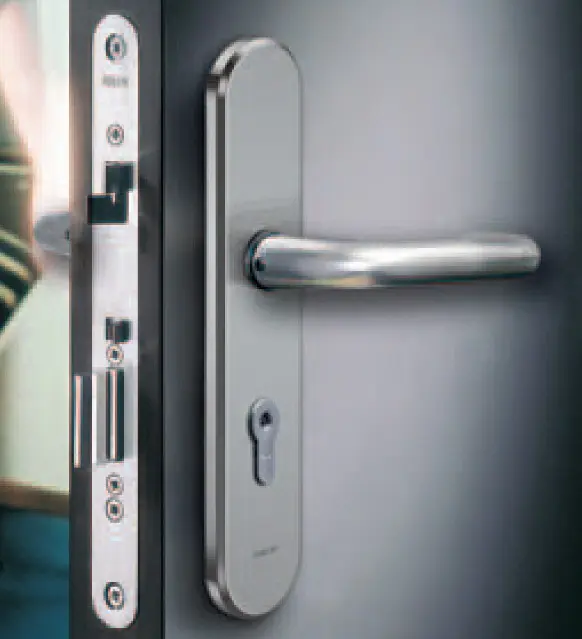

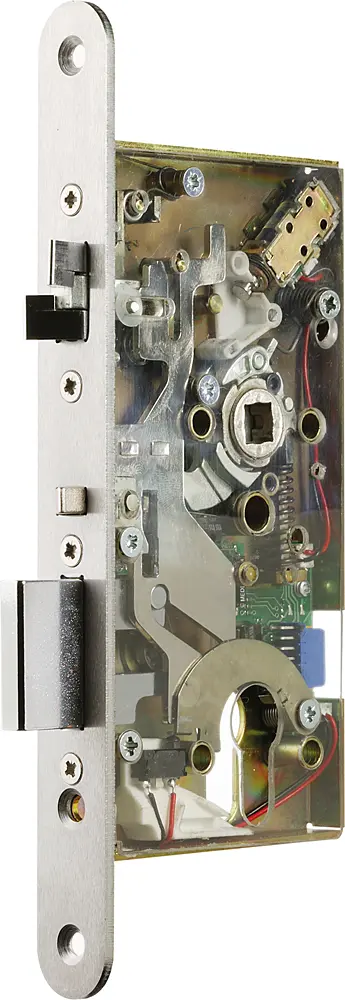

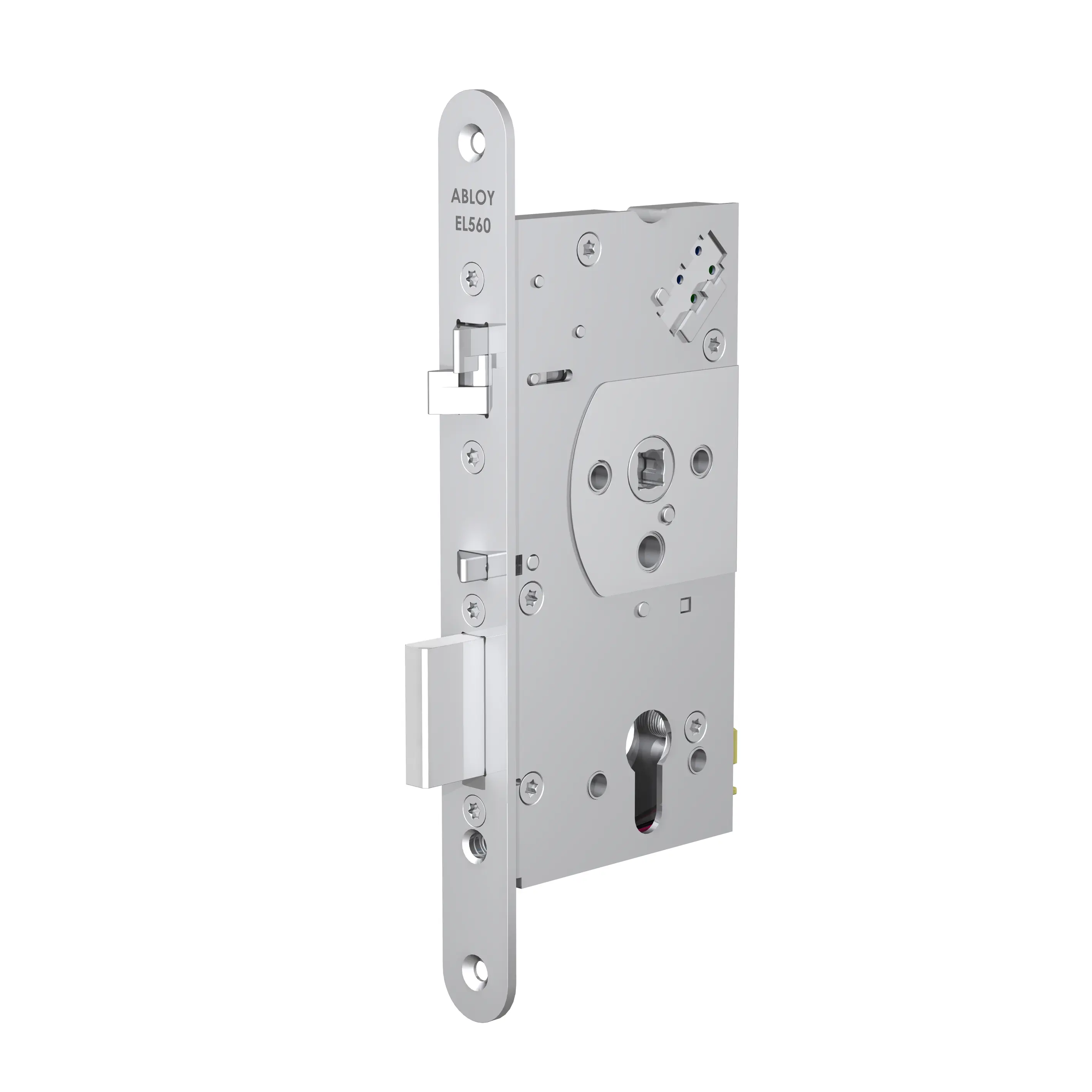

ABLOY EL560/55/20

Elektromechanický zámok, backset 55mm, rozstup 72mm, šírka čelného plechu 20mm, 12-24V

Pre zobrazenie informácií je nutné byť prihlásený

Použitie

Pre vnútorné aj vonkajšie plné dvere.
Kľučka zámku môže byť ovládaná výstupným kontaktom z čítačky kariet, klávesnice, tlačidlom, apod.
Delený štvorhran kľučky - možnosť voliteľnej funkcie vnútornej a vonkajšej kľučky.
Určený pre vstupné, únikové, požiarne i priechodové dvere - voliteľná funkcia zámku, viď. "Možnosti nastavenia zámku".
Možno použiť do požiarne odolných dverí - režim "fail-safe" - zámok je bez napájania obojstranne priestupný.

Výhody

Pravolevý - obojsmerná strelka.
Samozamykacia - pri každom zatvorení dverí sa automaticky vysunie závora zámku.
Istené zamykanie zámku - v zamknutom stave je vysunutá závora a zároveň je blokovaná strelka zámku - zámok je zaistený v dvoch bodoch.
Jednotné napájanie 12 - 24 V DC.
Nízky kľudový prúdový odber - 130 mA pri 12 V DC, 65 mA pri 24 V DC.
Možnosť monitorovania činnosti zámku - viď. "Signalizácia" v časti "Technické dáta".

Certifikácia

Funkcia zámku

Po uzavretí dverí sa zámok automaticky uzamkne - vysunie sa závora a zablokuje sa strelka.
Stlačením aktivovanej alebo panikovej kľučky je závora zatiahnutá do tela zámku a následne odblokovaná strelka.
Zámok je vždy možné odomknúť cylindrickou vložkou z oboch strán dverí alebo stlačením kľučky z vnútornej strany dverí, tzv. antipanic funkcie.

Možnosti nastavenia zámku - ovládanie prestupu

“0“ – fail secure

Kľučka v smere úniku je funkčná trvalo (paniková kľučka), vonkajšia kľuka je funkčná po privedení napájania z ovládacieho zariadenia, napr. čítačky.

“1“- fail safe – funkcia EPS

Kľučka v smere úniku je funkčná trvalo (paniková kľučka), vonkajšia kľuka je funkčná po odpojení napájania z ovládacieho zariadenia, napr. čítačky

Poznámka:

K zámku odporúčame použiť bezpečnostné kovanie IKON SX03 (kľučka-kľučka) alebo VASSA. V súvislosti s normou STN EN 1125 odporúčame použiť priečne panikové kovanie effeff 8000, ktoré je obzvlášť vhodné pre rámové dvere.

Napájanie	Napájanie 12 - 24 V DC +/- 15 % 12 - 18 V AC -10 %/+15 %
Odber nominálny	Odber nominálny Nominal 0,24 A (12 V), 0,11 A (24 V)
Odber maximálny	Odber maximálny Max. 0,55 A (12 V), 0,27 A (24 V)
Nastaviteľná doba otvorenia	Nastaviteľná doba otvorenia 2 - 15 sekund
Rozsah pracovných teplôt	Rozsah pracovných teplôt -20°C až +60°C

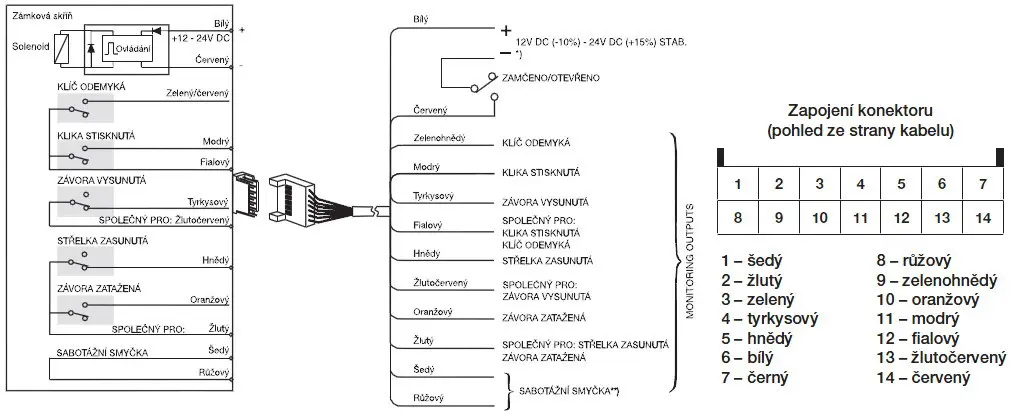

Signalizácia	Signalizácia a) závora zatažená b) závora vysunutá c) klíč odemyká/volný d) klika stisknutá/volná e) dveře otevřené/zavřené
Výsuv závory	Výsuv závory 20 mm

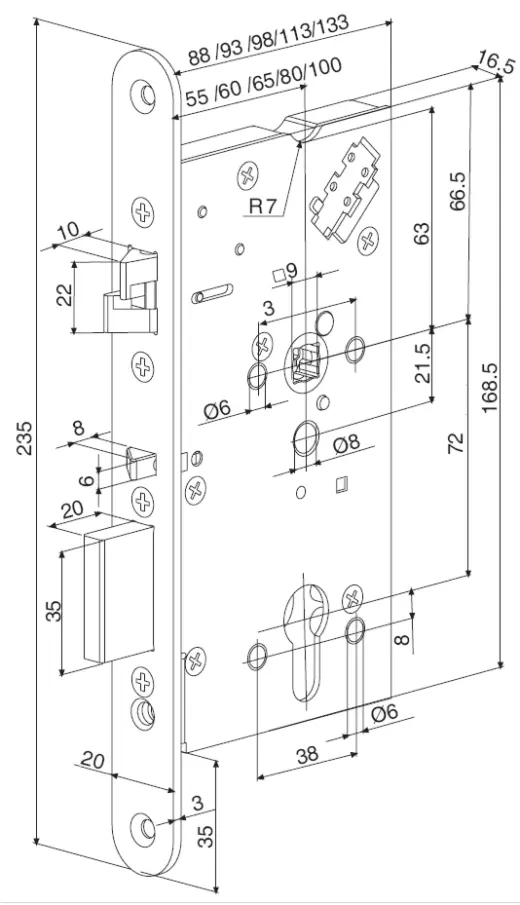

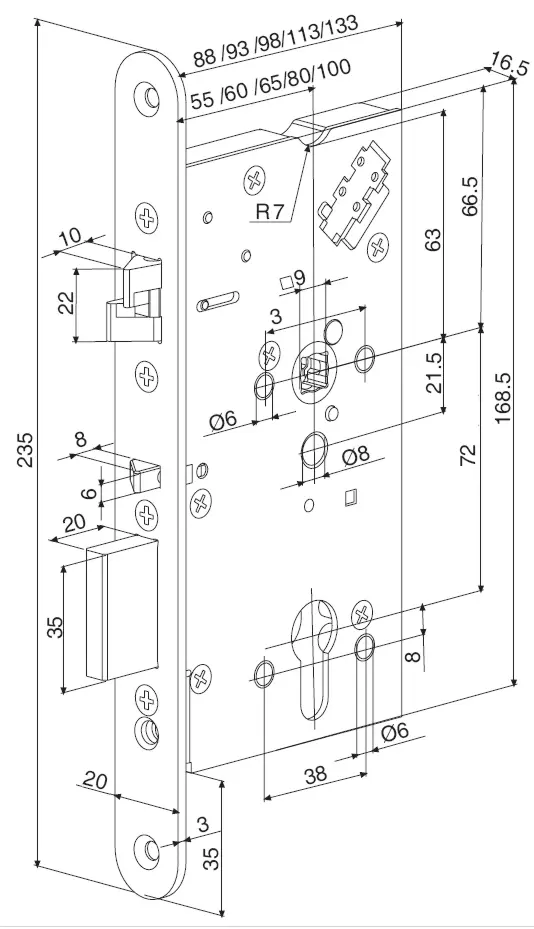

Backset	Backset standardně 55mm na objednávku 60, 65, 80 a 100mm
Šírka štítu	Šírka štítu standardně 20mm na objednávku 24 mm
Štvorhran	Štvorhran 9 mm, s redukcí lze použít i 8 mm
Povrchová úprava	Povrchová úprava štít zámku z nerez oceli
Cylindrická vložka	Cylindrická vložka DIN - europrofil
Bezpečnostné kovanie	Bezpečnostné kovanie Klika - madlo DIN - rozteč 72 mm
Balenie obsahuje	Balenie obsahuje zámek, návod, upevňovací šrouby, imbusové klíče
