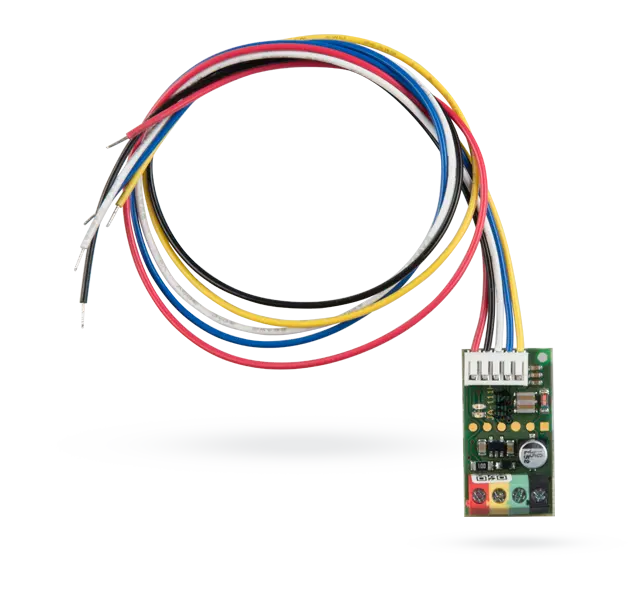

Zbernicový modul ovládania systému
Zbernicový modul ovládania systému až s tromi vstupmi pre ústredne Jablotron 100.
Modul slúži na pripojenie ľubovoľného ovládacieho zariadenia (s kontaktnými alebo pulznými výstupmi) do systému JABLOTRON 100 a poskytuje pre neho napájanie zo zbernice ústredne. Tento vstavaný modul je možné umiestniť priamo do ovládacieho zariadenia.
Jeden vstup modulu má pevnú reakciu Sabotáž, na druhom vstupe je možné zvoliť z niekoľkých druhov reakcií zaistenia a tretí vstup slúži buď na hlásenie poruchy pripojeného zariadenia, alebo je možné využiť ako druhý ovládací vodič s pevne nastavenou reakciou "Odisti".
>Modulom je možné ovládať programovateľné výstupy PG.
Umožňuje nastavenie minimálnej doby aktivácie pre ovládanie (0,1 s - 300 s).
Modul má pulznú aktiváciu pre dvojvodičové ovládanie aj stavové ovládanie pre jednovodičové ovládanie.
| Typ modulu |
Typ modulu
Sběrnicový modul ovládání systému |
| Napájanie |
Napájanie
ze sběrnice ústředny 12 V (9 ... 15 V) |
| Typ zónových vstupov |
Typ zónových vstupov
3 (1x nastavitelný na libovolnou reakci) |
| Zaťažiteľnosť PGM výstupu |
Zaťažiteľnosť PGM výstupu
50mA |
| Kompatibilita |
Kompatibilita
Jablotron 100 |
| Prúdový odber |
Prúdový odber
5mA + ovládané zařízení |
| Rozmery (š×v×h) |
Rozmery (š×v×h)
27x22x14mm |
| Prevedenie |
Prevedenie
plošný spoj s vodiči |
| Odporúčaný kryt |
Odporúčaný kryt
Do různých zařízení |
