Expandér pre Varya/Merya/Anarya systém

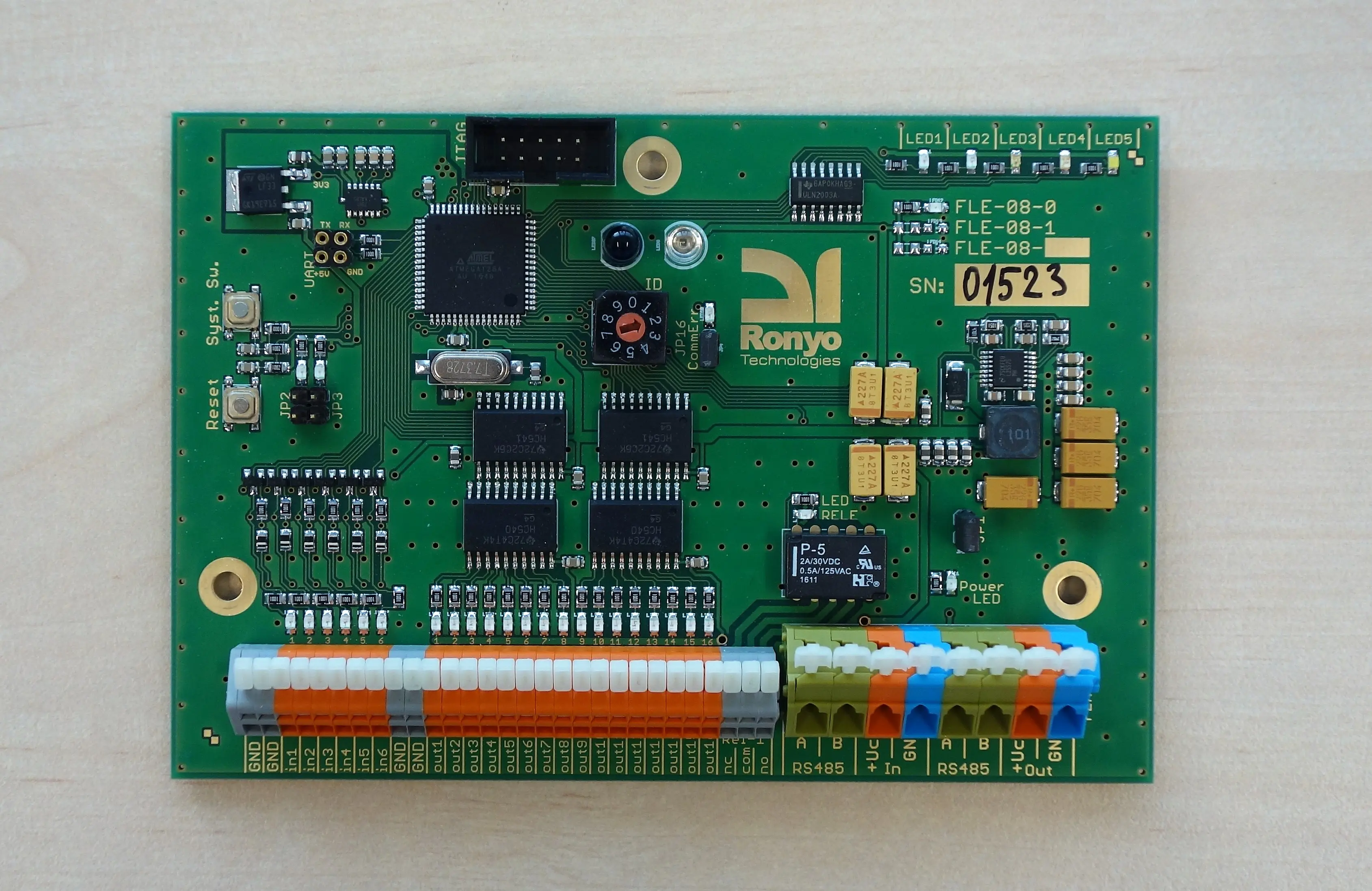

Expandér FLE sa pripája k centrálnej jednotke FLU/RLU prostredníctvom zbernice RS 485 na BUS-2. Adresu ID=1 nie je možné použiť, tá je vyhradená pre centrálnu jednotku FLU/RLU. ID adresa každého modulu FLE sa na zbernici RS485 nastavuje pomocou DIP prepínača, a to od adresy “2” až po adresu “15”. Expandéry FLE slúžia na pripojenie k zabezpečovacím ústredniam EZS prostredníctvom logických výstupov a logických vstupov. Vykonanie logických výstupov závisí od typového označenia expandéra (viď tabuľka číslo 2 v katalógovom liste) a môžu byť buď typu “otvorený kolektor” alebo dvojito vyvážené (požadované hodnoty vyvažovacích odporov je možné zmeniť na objednávku bez navíšenia ceny expandéra). Jednotka FLE má optický tamper, detekciu náklonu modulu a detekciu otrasov modulu.
V prípade, že je vložená prepojka na pozíciu JP-16, je výstup OUT-16 HW nakonfigurovaný na udalosť “výpadok komunikácie RS485 medzi FLU a FLE”.
| Typ modulu |
Typ modulu
Modul vstupů a výstupů |
| Napájanie |
Napájanie
7 - 32 V DC zálohované |
| Počet zón |
Počet zón
6 log. vstupů / NO - aktivace propojením s GND |
| Typ zónových vstupov |
Typ zónových vstupov
NO |
| Počet PGM výstupov |
Počet PGM výstupov
16 log. výstupů / 2xEOL / OK a 1x relé (NO/COM/NC) |
| Zaťažiteľnosť PGM výstupu |
Zaťažiteľnosť PGM výstupu
relé Umax = 30 V, Imax = 2 A |
| Tamper kontakt |
Tamper kontakt
Ano |
| Kompatibilita |
Kompatibilita
Ronyo - Varya/Merya/Anarya system |
| Prúdový odber |
Prúdový odber
klidový odběr 130 mA /12 V 80 mA /24 V |
| Rozmery (š×v×h) |
Rozmery (š×v×h)
182x180x60 mm |
| Prevedenie |
Prevedenie

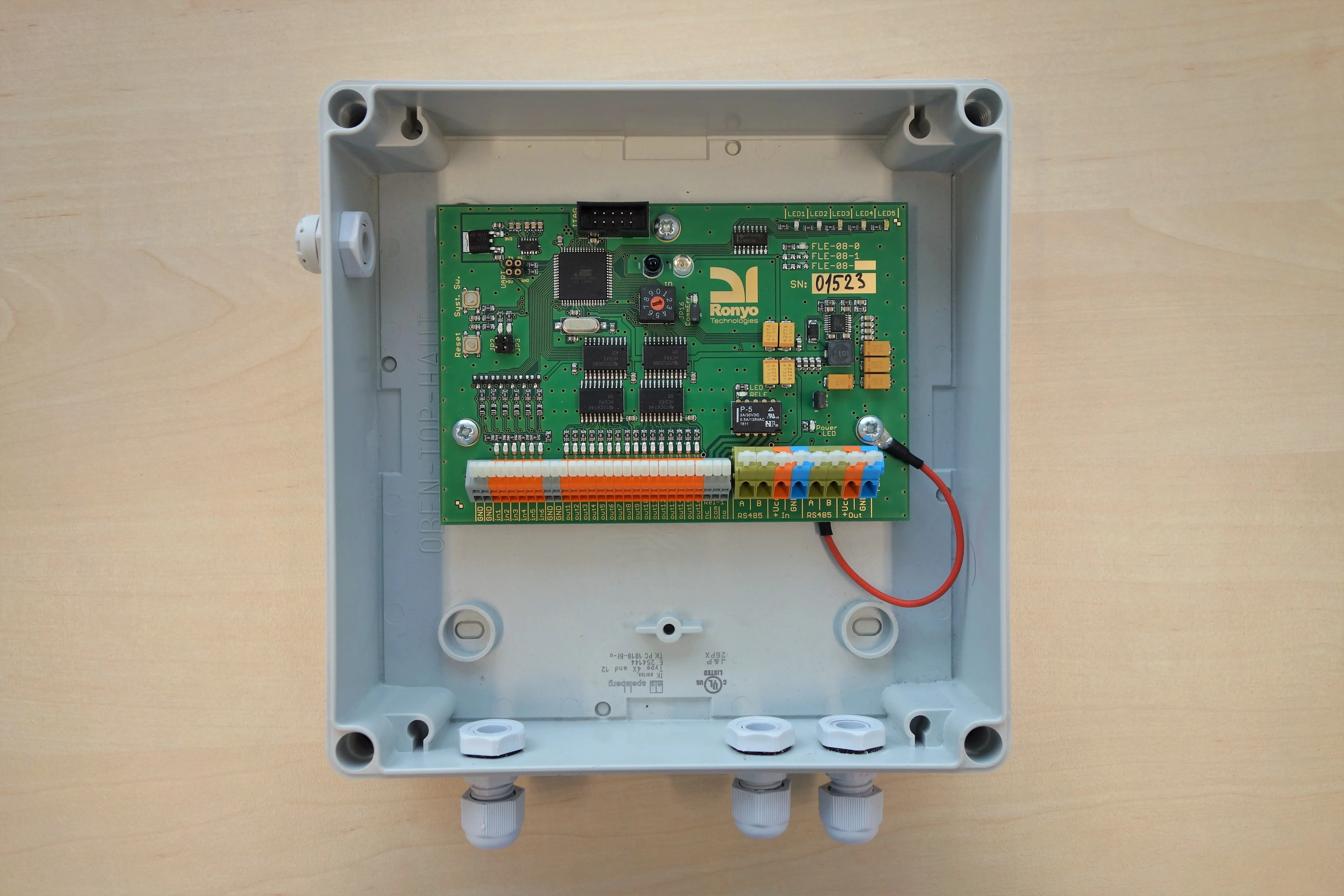

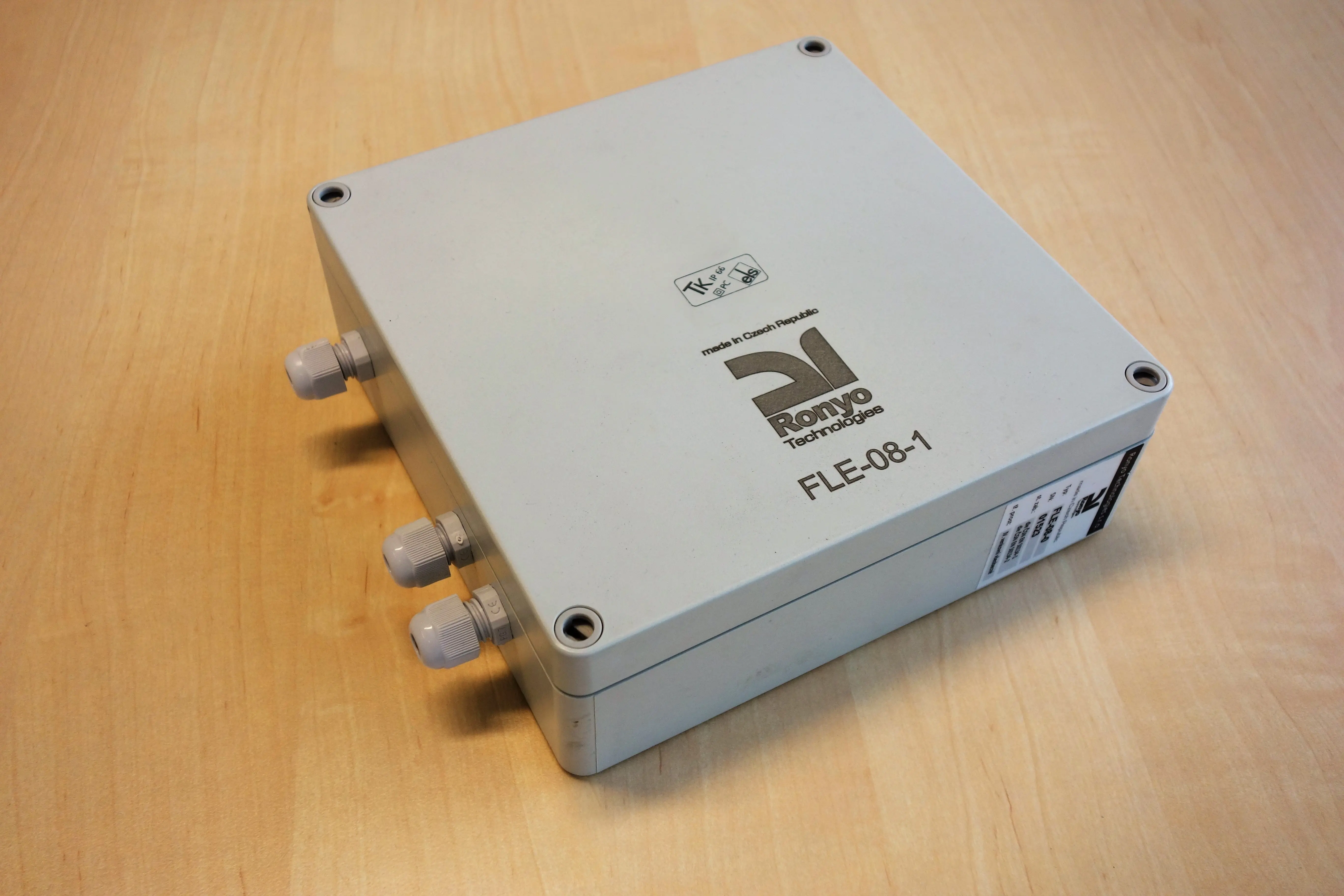

Plošná spoj v plastové skříni IP66 |
